Comment concevoir un système de murs de soutènement gravitaire
Murs de soutènement gravitaire
Les murs de soutènement gravitaire utilisent le poids du système de murs pour contrebalancer les pressions exercées par le sol qu’il retient. Les murs couramment utilisés sont constitués de gabions remplis de roches ou de blocs de béton imbriqués pesant au moins 1 800 lb (815 kg). Ces murs peuvent être construits jusqu’à 12 pi (3,6 m) de haut en utilisant une base plus large ou en augmentant la distance de décalage entre les couches.
Récemment, lorsque les conditions du site le permettent, les concepteurs préfèrent les façades végétalisées aux systèmes traditionnels en béton ou remplis de roches. Pour répondre à ce besoin, le système PROPEXMD ScourlokMD a été conçu, offrant un parement végétalisé à l’aide de la membrane de renforcement en gazon synthétique à haute performance PROPEX PyramatMD combiné à des bastions métalliques remplis de terre.
Bien qu’il soit principalement conçu pour les canaux des cours d’eau et les rives des lacs, le système PROPEX Scourlok peut également être utilisé pour les murs de soutènement autres que les murs de retenue de l’eau.
Composants et caractéristiques
Le système PROPEX Scourlok est composé de la membrane de renforcement en gazon synthétique à haute performance PROPEX Pyramat 75 et de paniers en acier imbriqués, revêtus de galfan et doublés de géotextile GEOTEXMD.
Conçu pour les milieux de croissance organiques, ses poches et ses surfaces supérieures favorisent la végétation.
Une unité comprend 5 cellules, chacune de 3 pi x 3 pi x 4 pi, ce qui donne une unité totale de 15 pieds de long.
Ces unités peuvent être raccordées et empilées dans différentes configurations.
Expédiées à plat, les unités peuvent être agrandies et remplies sur place avec de la terre ou du gravier.
La membrane PROPEX Pyramat favorise la croissance de la végétation et assure la durabilité du système.

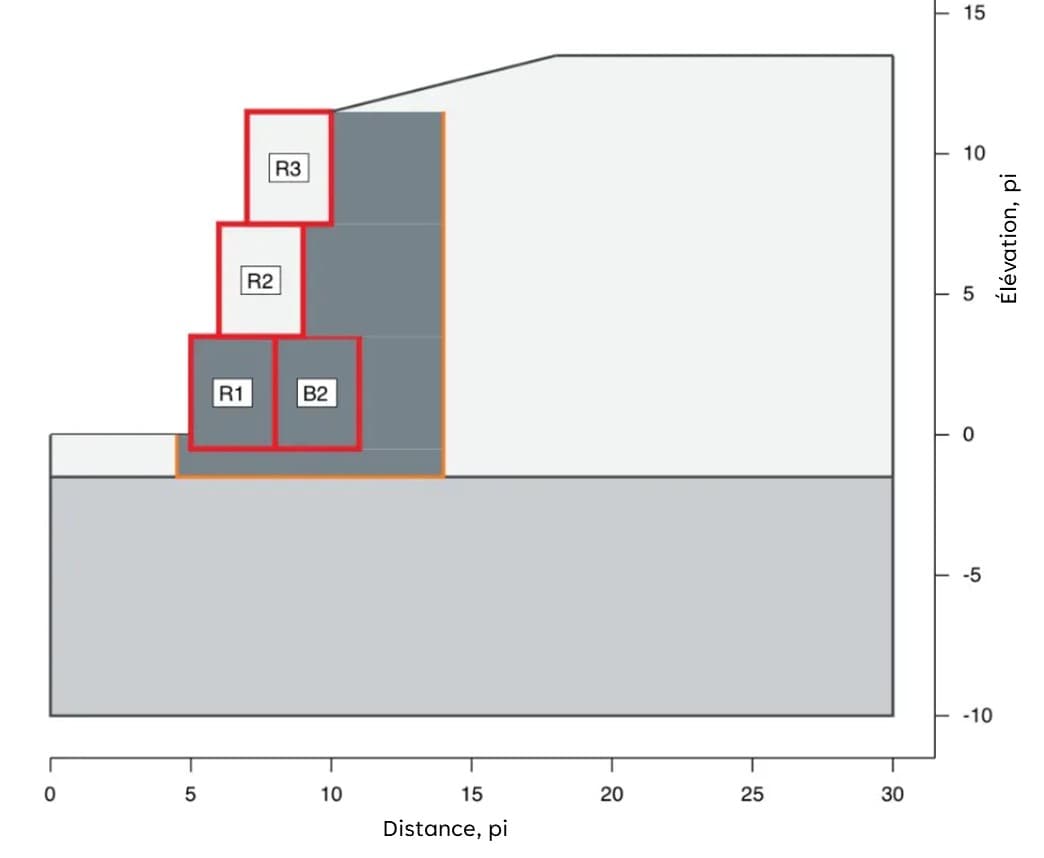

Les murs peuvent être construits jusqu’à 12 pieds de haut; les murs plus hauts nécessitent une base plus large pour assurer la sécurité.
Détails concernant l’installation
Le système PROPEX Scourlok doit être placé sur un sol naturel ou un remblai approuvé. La préparation des fondations consiste à enlever la terre végétale pour exposer le sol naturel et à créer une tranchée pour la première rangée de bastions. Les sols sensibles à l’humidité peuvent nécessiter une semelle de nivellement en gravier et un système de drainage. Pour les sites prédisposés aux remontées d’eau, la base du système PROPEX Scourlok peut être remplie de gros gravier.
Le remblai de terre pour le système PROPEX Scourlok devrait :
Correspondre aux critères spécifiques du système de classification unifié des sols (U.S.C.S.)
Avoir une taille de particule maximale de 3 pouces.
Ne pas contenir de substances nocives.
Les petites courbes d’un rayon de 30 pieds maximum sont réalisables. Les courbes plus serrées nécessitent des ajustements sur le terrain. Un bon compactage du sol est essentiel pour assurer la durée de vie du système.
Principes de conception géotechnique

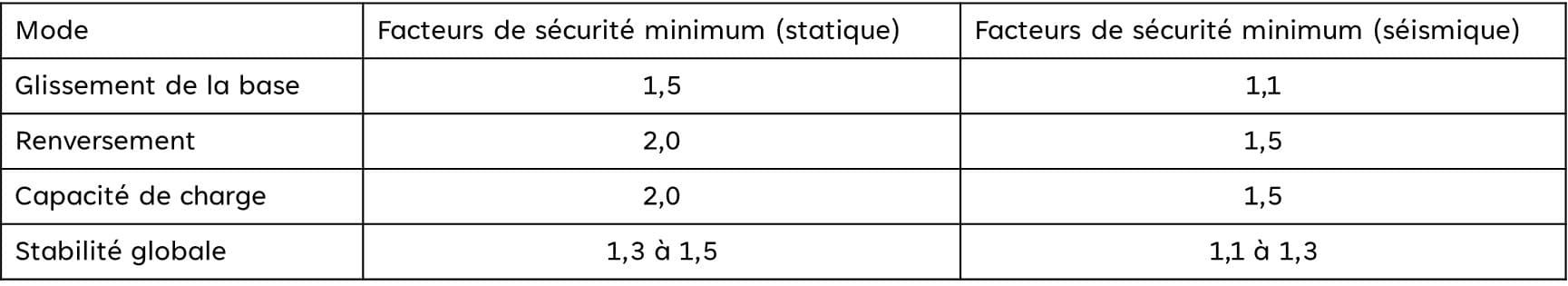

Le système PROPEX Scourlok doit résister à la pression latérale exercée par le sol retenu. Cette pression, ainsi que des forces supplémentaires, sont calculées à l’aide du coefficient de poussée du sol de Coulomb. Ces forces doivent être contrebalancées par le poids des unités murales. Une analyse supplémentaire garantit la stabilité à long terme du système. Les ancrages de sol ou le système PROPEX PyrawallMD peuvent être une solution de rechange en fonction des conditions du site.
Généralement, un remblai de gravier est placé derrière le système PROPEX Scourlok pour permettre le drainage des eaux souterraines, ce qui améliore la stabilité du mur.
Conclusion
La combinaison de la membrane PROPEX Pyramat 75, des paniers en acier revêtus de galfan et de géotextile GEOTEX constitue un système polyvalent de murs de soutènement gravitaire adapté à divers besoins de stabilisation. Sa transportabilité est un avantage, en particulier pour les sites éloignés ou difficiles. Comme pour tous les projets de construction, une étude approfondie du site et une surveillance continue sont essentielles pour garantir une installation réussie.
Références
Miller, S.M. (2017). Applications of geosynthetic wrap-face vegetated walls. Geosynthetics 35(4): 24-33.
NCMA. Design Manual for Segmental Retaining Walls, 2nd Ed.; 1996.
